大家好，我是小溜。绘制机械图的时候，需要用到的工具很多，但CAD也提高了绘图的效率，机械制图很常用，那么CAD机械零件图怎么画？零件的款式很多，下面就来告诉大家比较简单的操作方法吧！

　　首先我们绘制的时候要先画中心线，中心线要选择虚线段绘制，在这里我们绘制的虚线中心点与中心点之间的距离我们选择53mm

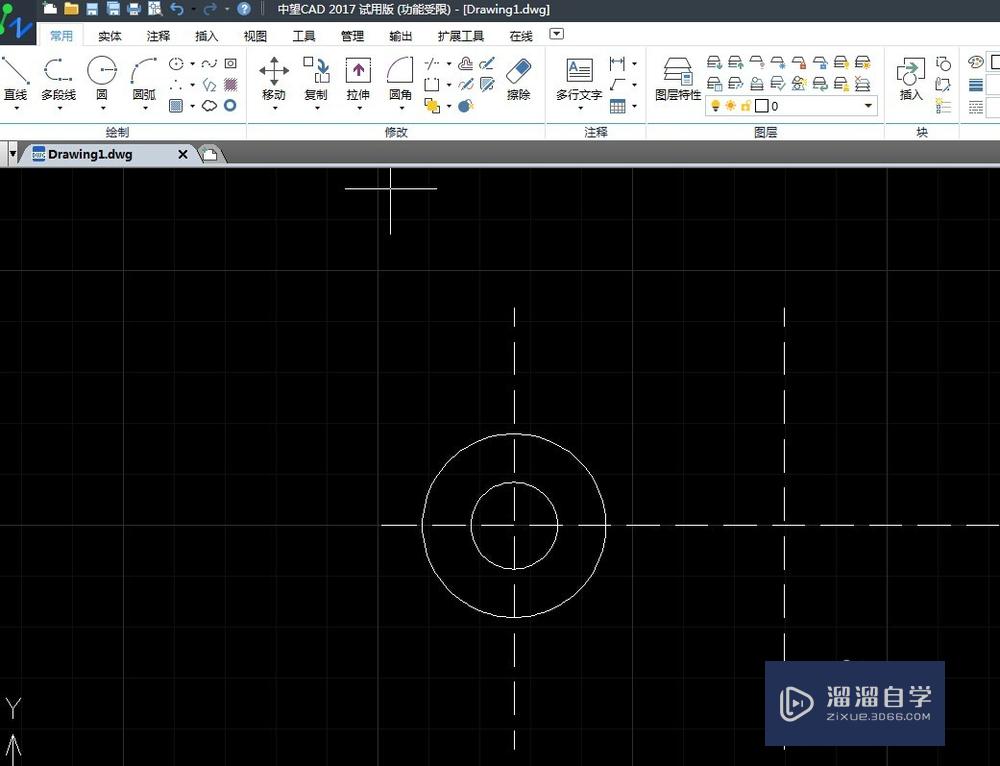

　　画好虚线之后我们开始绘制我们需要的零件图形，首先绘制两个大圆，IM电竞 IM电竞平台在这里我们分别选择的是直径为17和直径为36的圆

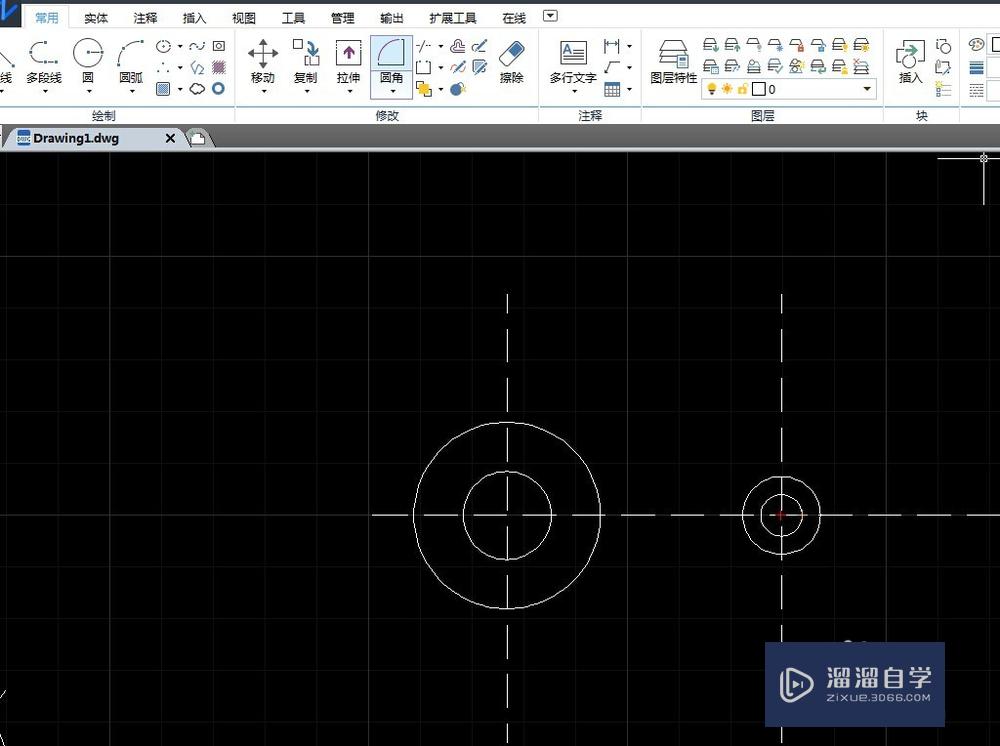

　　这两个大圆同为一个圆心，然后我们在右边的圆心上画两个小圆，IM电竞 IM电竞平台直径分别选取值为8和15 画圆时记得要用实线步

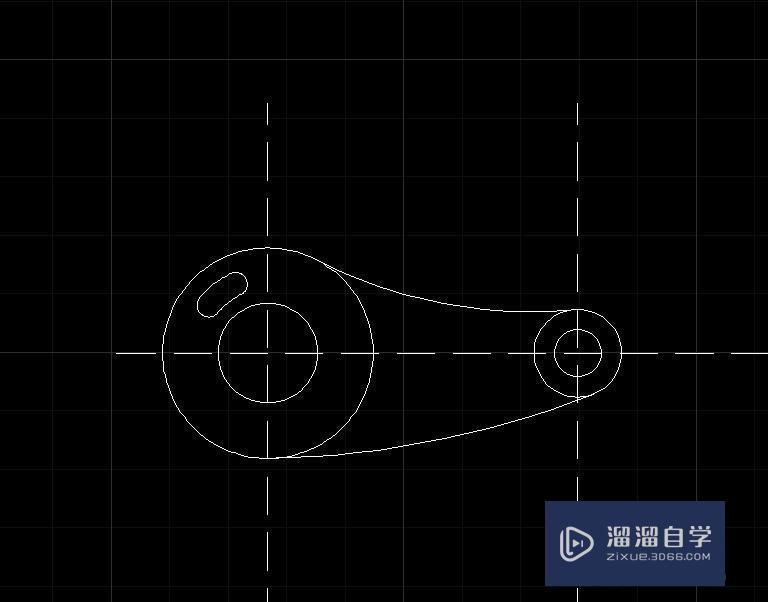

　　画完小圆之后我们开始绘制连接两个圆的中间的那条线，为了大家方便看，我先画一个外切圆，这个大圆外切与两个小圆，半径为R160

　　然后我们按照上面步骤再绘制上面的外切线，画好之后用剪切工具减去多余的线步

　　以上就是关于“CAD机械零件图怎么画？”全部内容了，小编已经全部分享给大家了，还不会的小伙伴们可要用心学习哦！虽然刚开始接触CAD软件的时候会遇到很多不懂以及棘手的问题，但只要沉下心来先把基础打好，后续的学习过程就会顺利很多了。想要熟练的掌握现在赶紧打开自己的电脑进行实操吧！最后，希望以上的操作步骤对大家有所帮助。
