想要从事新能源汽车相关的工作，深入了解新能源汽车（电动汽车），势必绕不开新能源三大件——驱动电机，电驱控制器和电池。

　　从技术角度来说，这三个零件是区别于传统燃油车的核心技术，也是影响车辆产品性能表现的直接因素。

　　在本次系列IM电竞 电子竞技平台推文中，我们将对三大件之一的驱动电机做一个系统梳理，覆盖电机的定义、工作原理，到电机基础结构、组成散件、保护原理、基本性能等范畴。

　　希望通过我们的系统梳理，能帮助从事新能源汽车行业的读者了解这一最能代表新能源汽车和燃油车差异的零件。

　　电机，英文：Electric machinery，俗称“马达”，是指依据电磁感应定律实现电能转换或传递的一种电磁装置。

　　电机在电路中是用字母M（旧标准用D）表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。

　　电机的原理很简单，简单的说就是利用电能在线圈上产生旋转磁场，并推动转子转动的装置。学过电磁感应定律的都知道，通电的线圈在磁场中会受力转动，电机的基本原理就是如此，这是初中物理的知识。

　　为了便于后续电机原理的说明，我们来回顾下有关电流，磁场和力的基本定律/法则。

　　右手三根手指互相垂直，拇指IM电竞 电子竞技平台的方向是导线移动方向，食指指的是磁场方向，中指的则为电流方向。

　　法拉第定律是描述电极上通过的电量与电极反应物重量之间的关系的，又称为电解定律。

　　第二定律即为通电于若干个电解池串联的线路中，当所取的基本粒子的荷电数相同时，在各个电极上发生反应的物质，其物质的量相同，析出物质的质量与其摩尔质量成正比。

　　楞次定律表示的是，感应电流具有这样的IM电竞 IM电竞平台方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。还可表述为：感应电流的效果总是反抗引起感应电流的原因。

　　IM电竞 IM电竞app

　　此时，假设线圈表面的平行方向（中间图中的黄线）和相对于磁通密度方向的垂直线（黑色虚线）形成角度为θ（=ωt），则穿透线圈的磁通量Φ由下式表示：

　　当线圈表面的平行方向垂直于磁通方向时，电动势变为零，而水平时电动势的绝对值最大。

　　这样，电机就具备了发电作用。我在这里说明的是电机具有旋转动作和发电作用，并不意味着要将电机用于发电。如果要发电，通常使用专为发电进行了优化的发电机。

　　电机主要是两部分组成，固定不动的定子部分以及转动的转子部分，和其他散件。

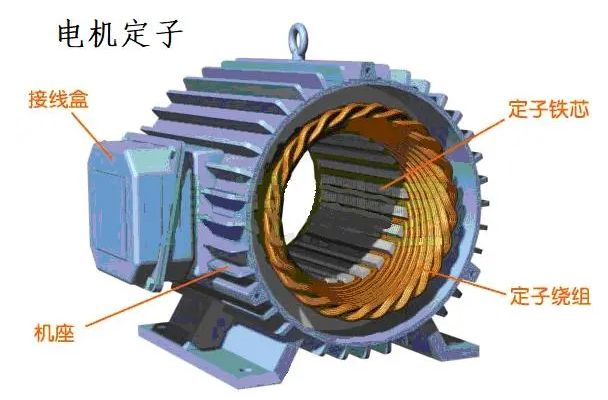

　　构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

　　半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。一般用于小型低压电机中。半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。

　　定子绕组的构造：由三个在空间互隔120°电角度、队称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

　　IM电竞 IM电竞app

　　定子绕组的主要绝缘项目有以下三种：（保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘）。

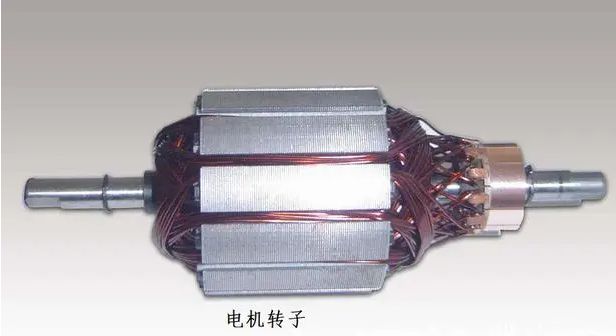

　　构造：所用材料与定子一样，由0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。通常用定子铁心冲落后的硅钢片内圆来冲制转子铁心。一般小型异步电动机的转子铁心直接压装在转轴上，大、中型异步电动机（转子直径在300~400毫米以上）的转子铁心则借助与转子支架压在转轴上。

　　作用：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。

　　除了定子和转子绕组两个最为关键的核心部件外，电机还由其他若干重要的零件组成，包括风扇、接线盒、基座、轴承和端盖等散件。

　　电机保护原理包括多个维度，一般来说，覆盖过载保护、欠载保护、堵转/阻塞保护、短相保护、接地/漏电保护、外部故障保护、启动超时保护、相序保护、欠压/过压保护、欠功率保护和过热保护等。

　　电动机在起动时或运行过程中，如果由于负荷过大或自身机械原因，造成电时机IM电竞 IM电竞平台轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障进行保护，阻塞保护适用于电动机运行过程中发生此类故障时进行保护，当电流达到动作设定电流时，保护器应在动作（延时）设定时间内动作或在报警时间内报警。

　　在电动机起动过程中，保护器只具有断相（不平衡），接地/漏电等保护功能，其余保护功能不起作用，在起动结束后，所有保护功能（按用户设定）均自动投入，当电动机起动时间超过用户设定的起动时间，电流还大于额定电流1.1倍时，保护器按照设定的要求保护，在动作（延时）设定时间内发出停车命令，停止电机运行。
