2）正投影：当投影光线互相平行，并与投影面垂直时，物体在投影面上所得的投影，叫正投影。

　　由物体的三个主要投影组成的视图，能够正确反映物体长、宽、高尺寸的 正投影工程图（主视图，俯视图，左视图三个 基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。

　　基本视图在一张图纸上放置，如按基本视图的展开位置放置，各视图名称一律不加标注，否则应在视图的上方标出视图名称“X向”，并在相应的视图附近用箭头指名投影方向，并注上同样的字母。

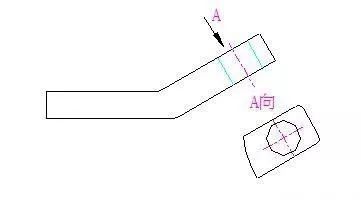

　　当零件的表面与投影面倾斜时，附加一与零件表面平行的辅助投影面并进行投影所得视图叫斜视图。

　　IM电竞 电子竞技平台

　　当零件的倾斜部分具有明显的回转轴线时，可假想将该倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影。

　　零件内部结构复杂，视图中虚线也将增多，不利看图，假想用剖切面剖开机件，移去剖切部分后投影。

　　1）半剖视图：用于表达物体有对称平面的外形与内部结构(以对称线）局部剖视图：用于表达物体局部内形并保留物体的大部分外形(局部的剖切)

　　3. 视图规划：根据产品大小及结构复杂性，规划视图分布，特别是剖视图的数量及分布,技术要求位置，并留出标题栏的空间；
