储能、氢（氨）储能、热（冷）储能等电化学储能为代表的新型储能由于建设周期短、选址简单灵活、调节能力强，成为储能行业发展的重要方向。据Wood Mackenzie预测，未来 10 年全球电化学储能装机年复合增长率将达31%，2030 年装机规模有望达到741GWh。中国作为电化学纯储能的装机大国和能源革命先锋，电化学储能装机累计规模未来5年的年复合增长率将达到70.5%。

　　目前，储能在电力系统、新能源汽车、工业控制通信基站和数据中心等领域应用较多。其中又以大型工商业用户为主，因此，储能设备电子电路主要采用大功率设计方案。

　　电感作为储能电路中重要的元件，需要同时承受高瞬变电流不饱和，也要承受长期持续大电流保持表面低温升。因此，在大功率的方案设计中，电感必须具备：高饱和电流、低损耗、低温升的电气性能。另外，结构上的设计优化也是大电流电感设计重点考量项，如：通过更紧凑的设计结构来提升电感的功率密度，更大的散热面积降低电感表面温升。高功率密度、更小尺寸、紧凑型设计的电感器将是需求趋势。

　　IM电竞 电子竞技平台

　　为满足储能领域的电感应用需求，科达嘉电子研发推出了具备极高直流偏置能力和低损耗、高效率的超级大电流电感CPRX2520L、CPRX1912L系列。

　　CPRX系列采用科达嘉自主研发的金属磁粉芯材料设计，具备极低的磁芯损耗和优异的软饱和特性，能够承受更高的瞬态尖峰电流保持稳定的电气性能。线圈采用扁平线绕制，有效截面积得到增加，磁芯绕线%以上，能够在紧凑的尺寸条件下提供极低的直流电阻，长时间承受大电流保持产品表面低温升效果。

　　CPRX系列电感值范围为1.2μH ~ 22.0μH，DCR仅为0.25mΩ，饱和电流最高可达150A，可在高温环境下长期工作并保持稳定的电感值和直流偏置能力。目前，CPRX2520L系列已通过AEC-Q200测试认证，具有很高的可靠性，产品工作温度范围为-55℃～+150℃(包含线圈发热)，适应各类严苛的应用环境。

　　IM电竞 电子竞技平台

　　IM电竞 电子竞技平台

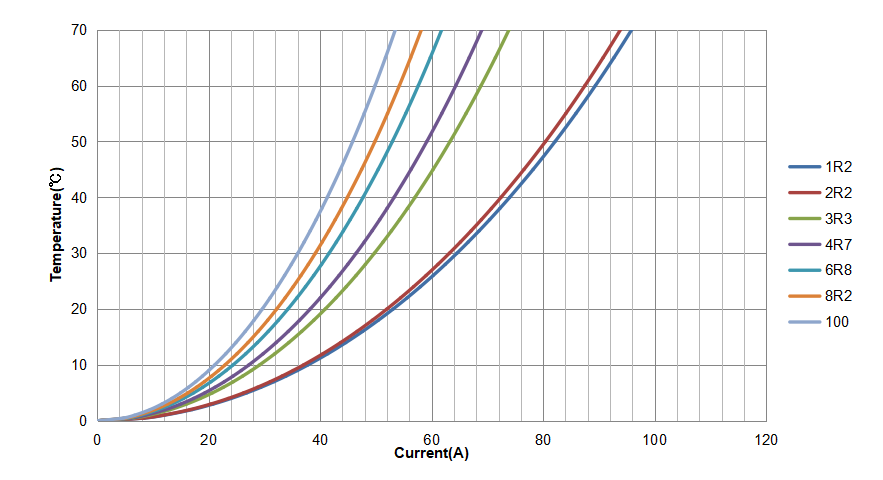

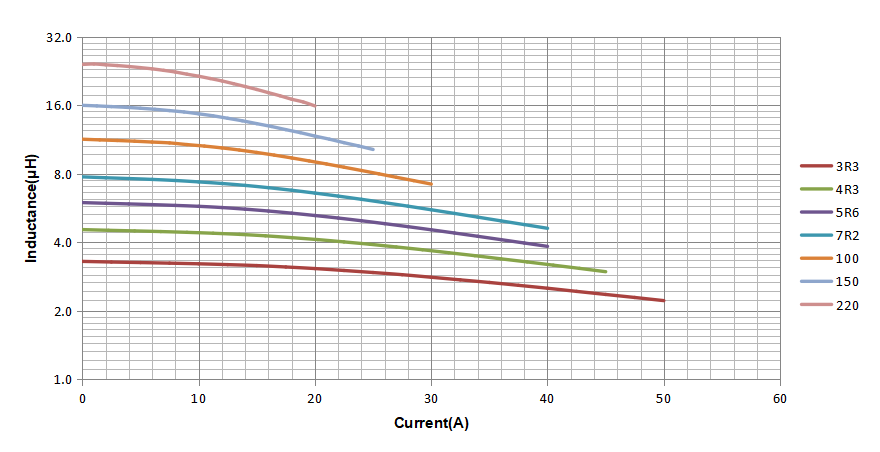

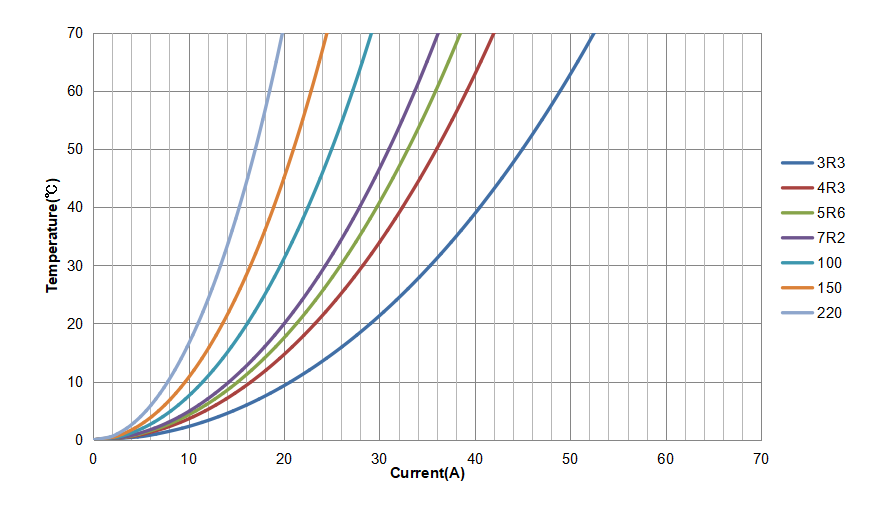

　　CPRX2520L饱和电流曲线L温升电流曲线L饱和电流曲线L温升电流曲线

　　安装空间，提高电源功率密度。其中，CPRX1912L系列封装尺寸仅为19.0*12.5*17.5mm，CPRX2520L封装尺寸为25.0*20.8*21.75mm。
